1. Dùng tua vít dẹt để cạy mở mặt panel của công tắc.
2. Dùng tua vít vặn lỏng các ốc cố định ở phía sau công tắc, sau đó:
   • Kết nối dây lửa (L) vào lỗ L.
   • Kết nối dây nguội (N) vào lỗ N (tham khảo thực tế nhà bạn có hoặc không có dây nguội).
   • Kết nối dây tải (đèn) vào cổng L1, L2.
   • Sau khi xác nhận đấu nối chính xác, siết chặt lại các ốc cố định. Tổng tải không được vượt quá 2200W.

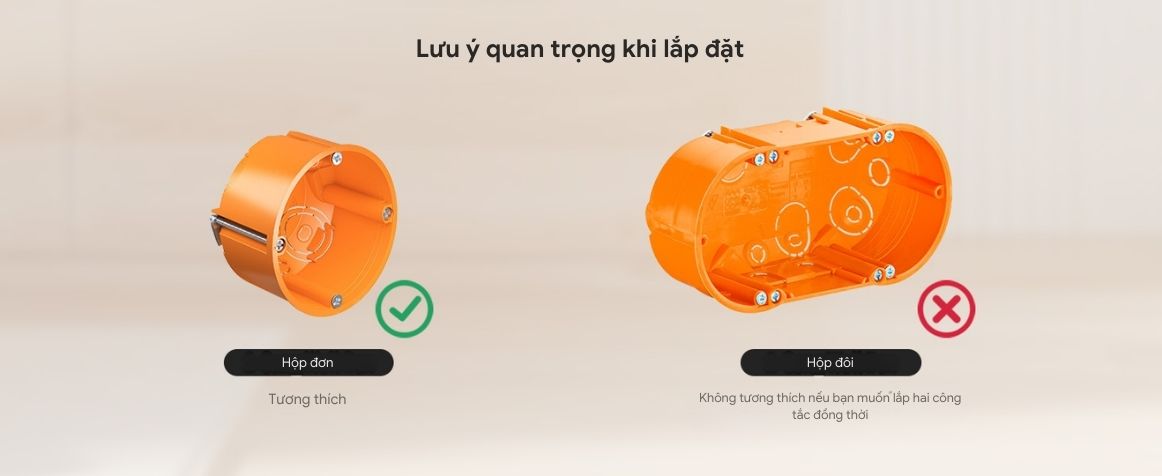

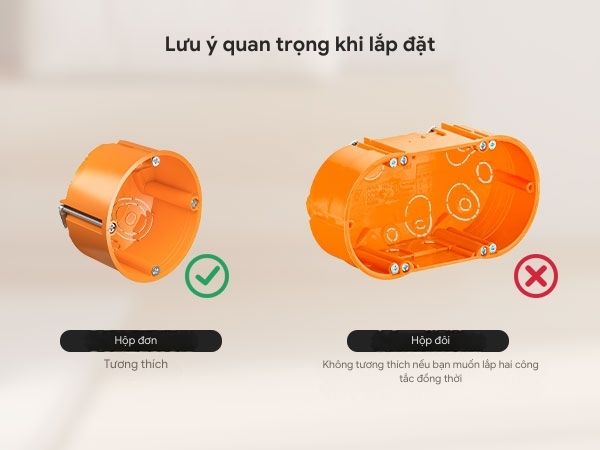

3. Dùng vít đi kèm để cố định công tắc vào hộp âm tường, sau đó gắn lại mặt panel công tắc.
   Lưu ý: Hãy đảm bảo nguồn điện chính đã được ngắt trước khi lắp đặt!

1. Dùng tua vít dẹt để cạy mở mặt panel công tắc.
2. Dùng tua vít để vặn lỏng ốc cố định phía sau công tắc, sau đó:
   • Kết nối dây lửa (L) vào lỗ L.
   • Kết nối dây nguội (N) vào lỗ N (tùy thuộc vào hệ thống điện trong nhà có dây nguội hay không).
   • Kết nối dây tải (đèn) vào các lỗ L1, L2, L3.
   • Sau khi xác nhận đúng sơ đồ đấu dây, siết chặt lại các ốc cố định. Tổng tải không vượt quá 2200W.
3. Dùng vít đi kèm cố định công tắc vào hộp âm tường, sau đó gắn lại mặt panel.
   Lưu ý: Nhất định phải ngắt nguồn điện chính trước khi thi công!

• Mỗi khi thiết bị được cấp nguồn mà chưa kết nối mạng, nó sẽ tự động vào trạng thái ghép nối (chấm xanh trên màn hình nhấp nháy).
• Reset sau khi đã kết nối mạng: nhấn đúp nhanh vào bất kỳ nút nào, sau đó trong vòng 5 giây tiếp tục nhấn giữ cùng nút đó trên 8 giây. Khi màn hình khởi động lại thì thả tay, báo hiệu reset thành công.

• Khi được cấp nguồn lần đầu mà chưa kết nối mạng, thiết bị sẽ mặc định vào chế độ ghép nối (đèn xanh trên màn hình nhấp nháy).
• Reset sau khi đã kết nối mạng: nhấn đúp nhanh bất kỳ nút nào, sau đó trong vòng 5 giây tiếp tục nhấn giữ nút đó trên 8 giây. Khi màn hình khởi động lại thì thả tay → reset thành công.

Nếu đấu sai dây, công tắc có thể không hoạt động hoặc gây chập, dẫn đến cháy hỏng.
Hãy tuân thủ đúng sơ đồ đấu dây hoặc nhờ thợ điện chuyên nghiệp lắp đặt!

• Nếu đấu sai, công tắc có thể không hoạt động hoặc chập điện, gây hỏng hóc.
• Một số trường hợp:
  • Nếu đấu ngược dây lửa (L) và dây nguội (N), công tắc vẫn bật/tắt được, nhưng khi tắt, dây pha vẫn cấp điện cho tải → nguy cơ giật điện.
  • Nếu đấu nhầm dây tải (L1) vào L hoặc N, sẽ không gây chập, nhưng công tắc sẽ không hoạt động cho tới khi đấu đúng.

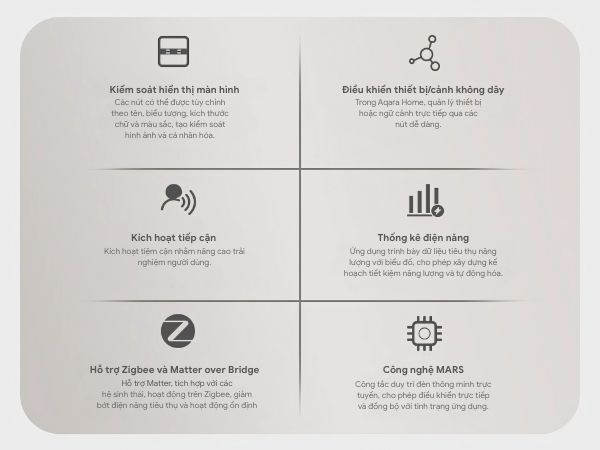

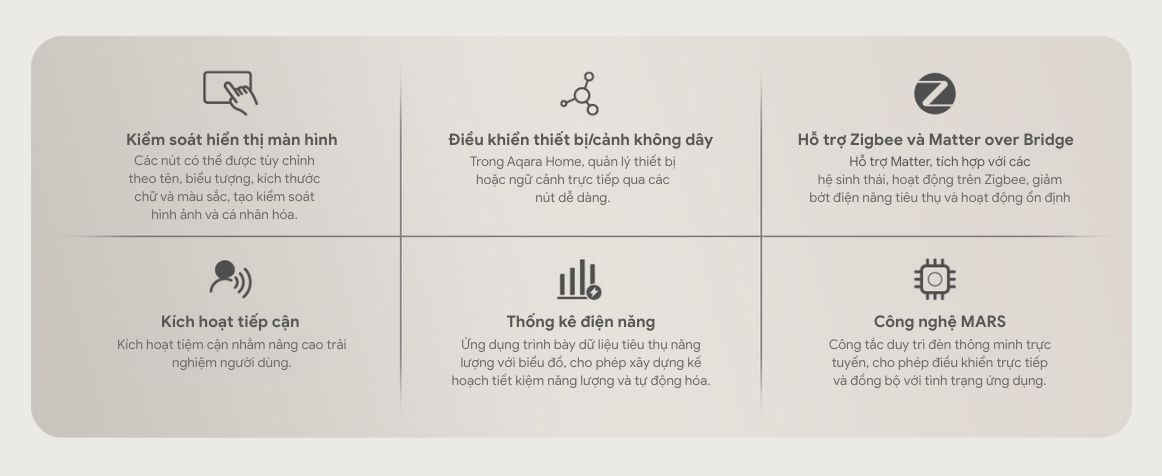

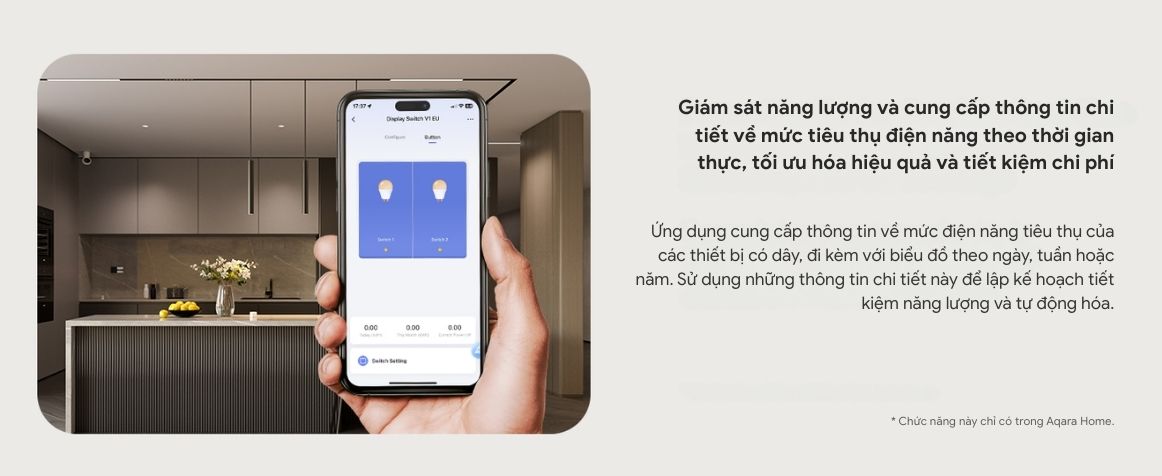

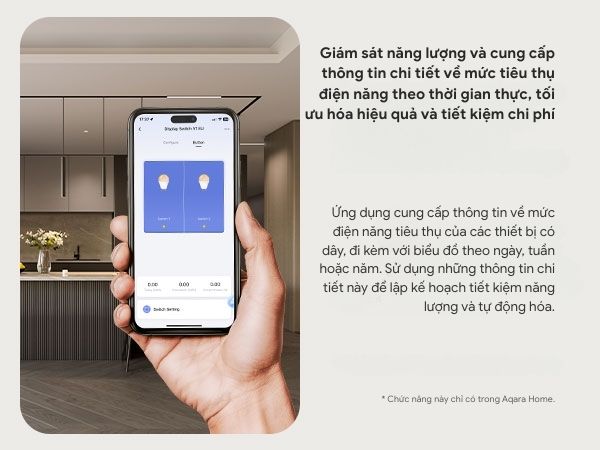

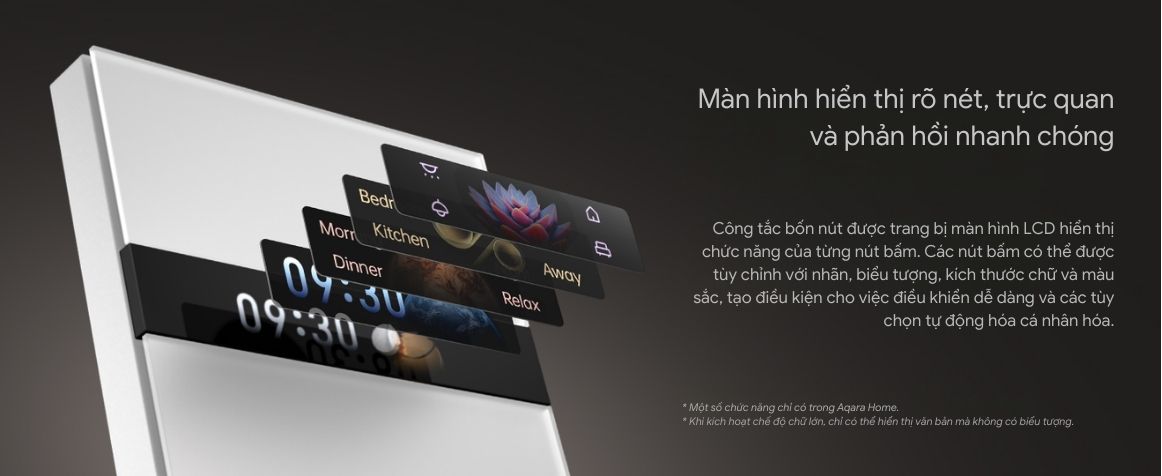

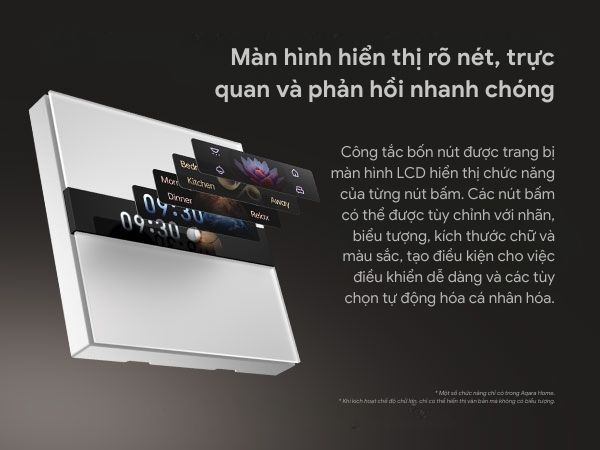

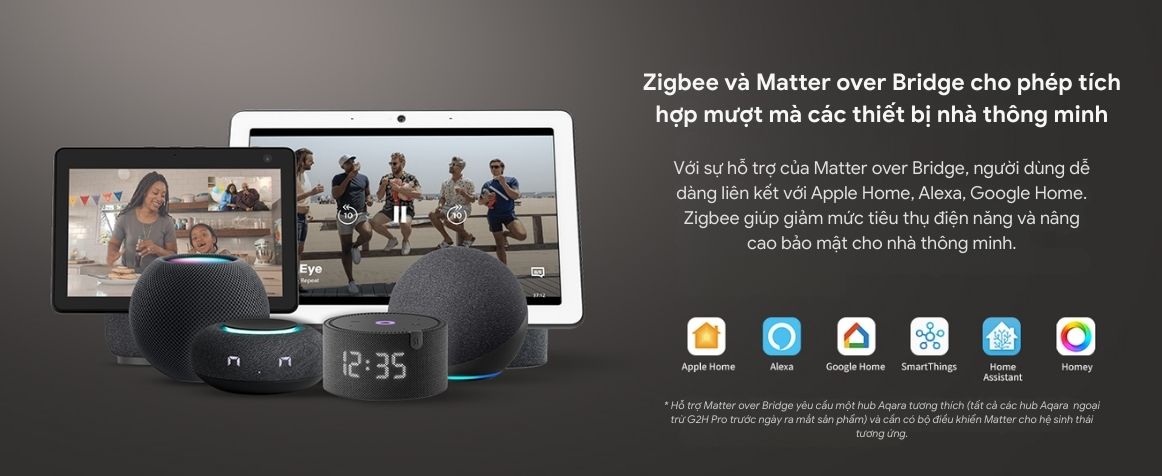

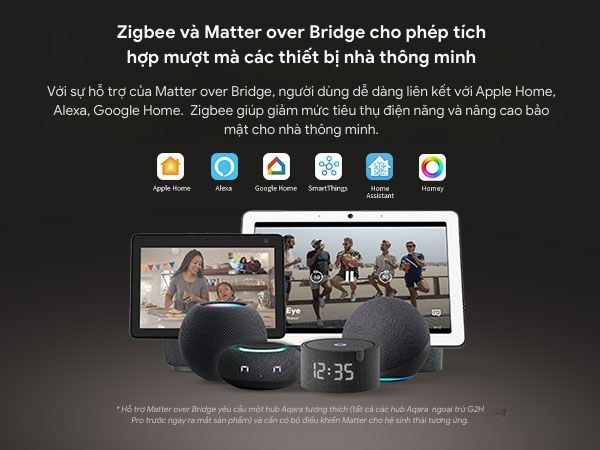

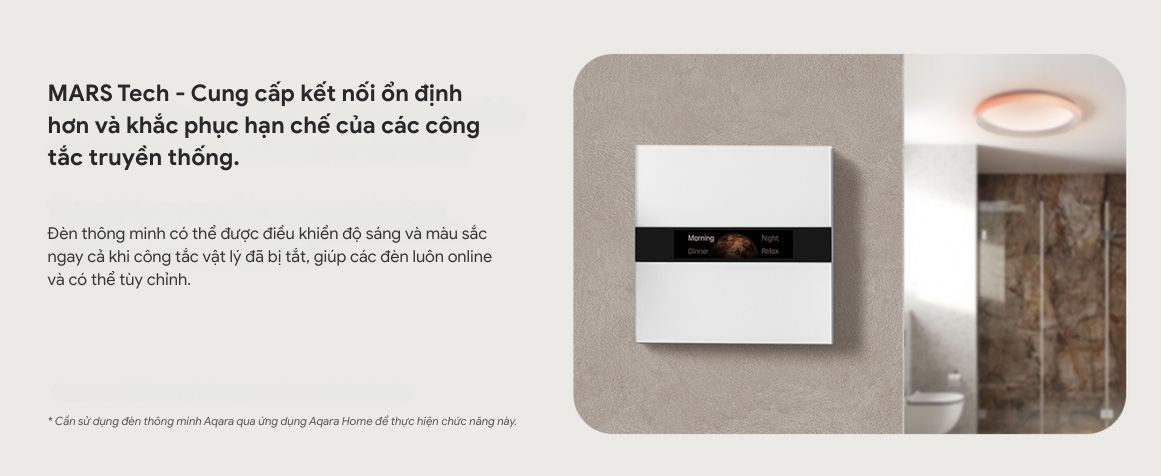

Display Switch V1 EU cần kết nối với hub Zigbee tương thích để sử dụng các tính năng như tự động hóa hoặc điều khiển từ xa.

1. Sau khi đấu dây đúng, mở ứng dụng → chọn Thêm thiết bị (Add Accessory).
2. Chọn “Display Switch V1 EU”.
3. Nếu cần reset: nhấn đúp bất kỳ nút nào, sau đó trong vòng 5 giây nhấn giữ cùng nút đó trên 8 giây, thả ra sau khi màn hình khởi động lại. (Lần đầu cấp nguồn, thiết bị sẽ tự vào chế độ ghép nối).
4. Sau khi thêm thành công, hub sẽ hiển thị thông báo “Added Successfully”.

Magic Switch V1 cần kết nối với gateway tương thích để hỗ trợ liên kết và điều khiển từ xa.

1. Sau khi đấu dây đúng, mở ứng dụng → chọn Thêm thiết bị con (Add Sub-Device) → chọn Magic Switch V1.
2. Thực hiện reset: nhấn đúp nhanh bất kỳ nút nào, sau đó trong vòng 5 giây nhấn giữ cùng nút đó trên 8 giây → thả tay khi màn hình khởi động lại.
3. Khi kết nối thành công, gateway sẽ hiển thị thông báo “Added Successfully”.

• Magic Switch V1 ↔ Gateway: 7–10m nếu có 1 bức tường ngăn. Nhiều tường → nên đặt gần hơn.
• Display Switch V1 EU ↔ Hub: 7–10m với 1 bức tường. Nếu nhiều tường → nên đặt gần.

• Magic Switch V1: Không yêu cầu tải tối thiểu. Tổng dòng điện các kênh ở chế độ tải thuần trở ≤ 8A (Max 8A).
• Display Switch V1 EU: Không yêu cầu tải tối thiểu. Dòng điện tối đa ở chế độ tải thuần trở ≤ 8A (Max 8A).

• Magic Switch V1:
  • Có thể kết hợp với công tắc không dây để tạo 2 chiều / đa điểm.
  • Ngoài ra, hỗ trợ liên kết thiết bị với các công tắc khác để điều khiển song song.

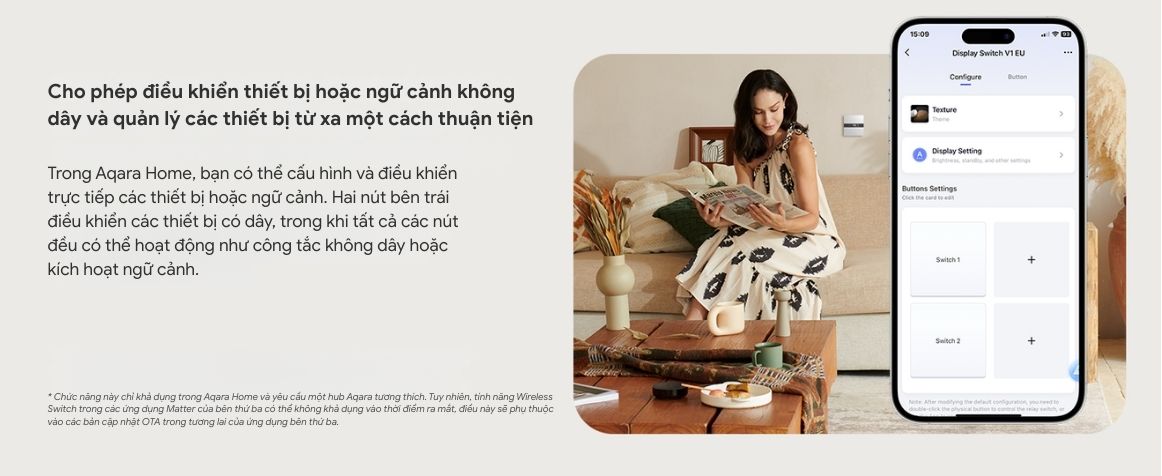

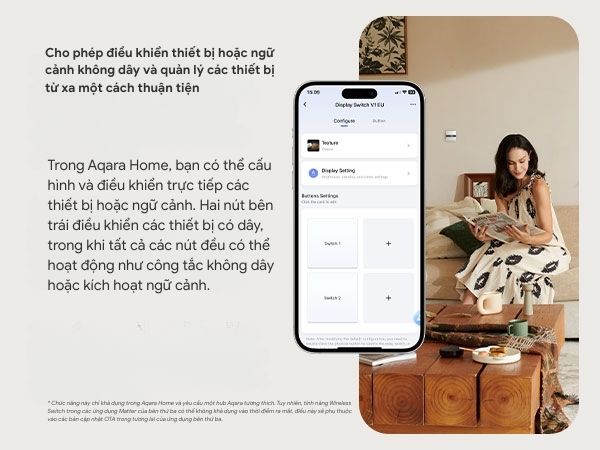

• Display Switch V1 EU:
  • Có thể kết hợp với công tắc không dây để tạo 2 chiều / đa điểm.
  • Hỗ trợ cấu hình thiết bị (thiết lập nhanh on/off cho thiết bị Aqara khác).

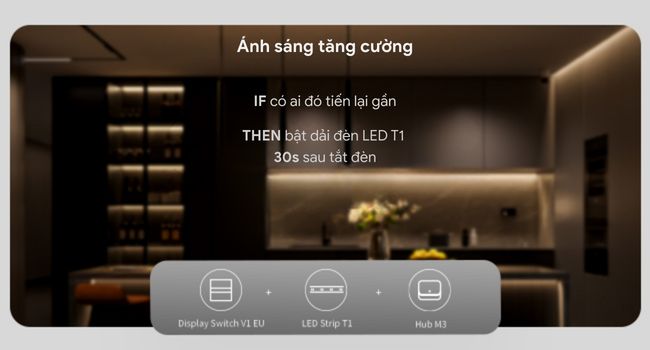

• Loại thiết bị hỗ trợ liên kết: đèn, thiết bị điều khiển nhiệt độ, công tắc, ổ cắm… (danh mục thiết bị liên tục được cập nhật theo thực tế).
• Loại thiết bị hỗ trợ cấu hình bằng nút bấm: đèn, công tắc, ổ cắm hoặc thiết bị có chức năng on/off.

• Magic Switch V1: có thể liên kết tối đa 4 thiết bị, sau đó điều khiển qua nút bấm.
• Display Switch V1 EU: có thể cấu hình tối đa 4 thiết bị / ngữ cảnh (mỗi nút 1 cấu hình) để điều khiển nhanh.

• Sau khi cấu hình, nhấn 1 lần sẽ kích hoạt hành động đã gán (công tắc không dây / ngữ cảnh).
• Để điều khiển relay (tải có dây):
  • Nhấn đúp nút vật lý, hoặc điều khiển trực tiếp qua ứng dụng.
